MONTAGE DES CABLES D'ALIMENTATION

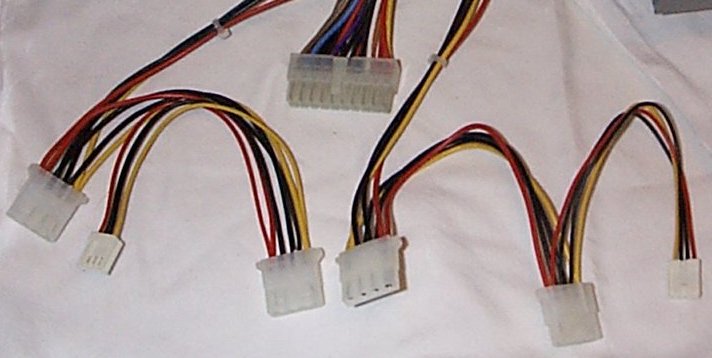

Voyez ces jolis cable dotés de couleurs chatoyantes, et bien c'est pas pour faire joli.

Vous avez en haut, le connecteur pour alimentation la carte mère en courant (nous en avons déja parlé), et en bas, 4 connecteurs identiques qui sont les cables d'alimentation pour périphériques de type CD rom, disque dur, Graveur, DVD et même lecteur 5 pouces un quart, qu'on ne trouve plus actuellement. Les deux autres, qui sont plus petits, sont les cables d'alimentations de lecteur de disquettes 3 pouces et demi.

Ces cables sortent du boitier d'alimentation situé dans le boitier (en haut, à l'arrière du boitier si vous les regardez de face) la tension qui sort de ces cables est de l'ordre de 12 volts, pour votre info.

Voici l'arrière d'un disque dur, ainsi qu'un morceau de la main du gars Bruno.

A l'extrémité droite, vous pouvez voir une prise constitué de 4 tiges. Et oui c'est la où il faut mettre le cable d'alimentation.

Vous remarquerez que la prise est contituée de détrompeurs.

Et là, nous voila avec l'arrière d'un lecteur de disquette. Les emplacements ne sont pas tout à fait les mêmes, mais de toute façon, le principe est le même. Il n'y a qu'un seul emplacement qui puisse accepter la cable d'alimentation. Elle est située, sur ce lecteur, en haut à droite. Même chose, il y a un détrompeur, donc impossible de se tromper.

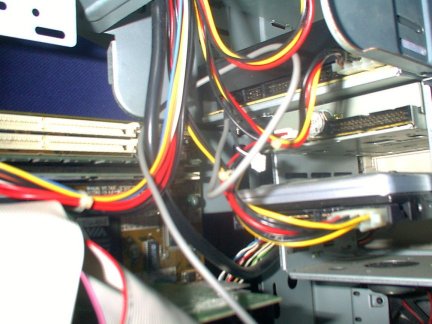

Et voila le tout branché ! Enfin... Presque, car comme vous pouvez le constater sur l'image ci contre, seuls les cables d'alimentation sont branchés. Ici l'ont peut voir, du haut en bas : un disque dur, une lecteur de disquettes, et un lecteur DVD. On peut aussi voir les cables d'alimentation monter vers le graveur.

Prochaine étape : branchement des nappes IDE.
