Montage des périphériques

Si vous mattez le boitier ci dessus, vous remarquerez trois emplacements pour périphériques de type CD rom, Graveur ou DVD.

Le lecteur de disquette dispose quant à lui d'un emplacement beaucoup plus petit (en vert sur l'image).

Votre boitier étant déja démonté, vous pourrez remarquer à l'interieur les racks en métal destinés à reçevoir les périphériques. En haut vous avez les emplacement de type CD rom. enlever les caches de plastiques, sans trop brusquer il suffit juste d'enlever un des clips sur le côté, et la vous pouvez faire coulisser vos périphériques à partir de l'extérieur du boitier. Le périphérique est sur rail à l'intérieur du boitier, ne paniquez pas.

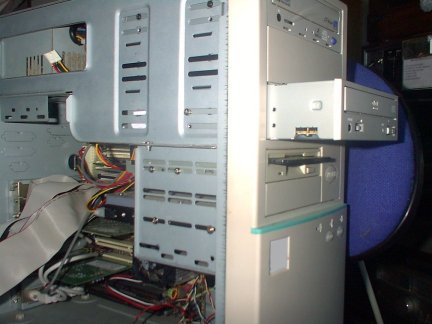

Ici le lecteur DVD est inséré dans le boitier. Vous voyez, pas de quoi en faire un fromage ! au dessus on peut distinguer le caches de l'emplacement innocupé, et au dessus un autre périphérique de type graveur.

en dessous du lecteur DVD, l'emplacement pour le lecteur de disquette.

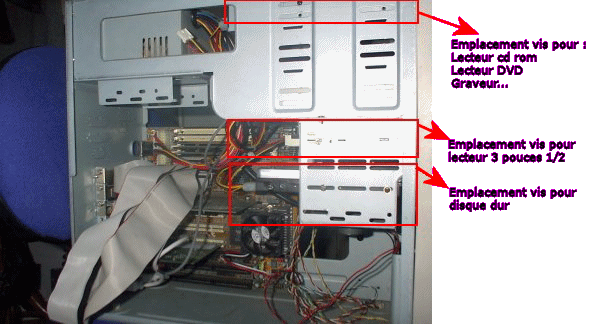

Maintenant il suffit de visser le périphérique en question avec les vis fournies par votre fabriquant de matériel (utiliez d'autres vis à vos risques et périls), il vous indiquera de même la taille maximum des vis à employer. Si elles sont trop longues, elle risquent de buter contre un des composants des périphériques. Il y a 4 vis à mettre. NE VISSEZ PAS TROP FORT ! Les pas de vis sont très fragile, si vous forcez vous risquez de les abimer irrémédiablement.

Bien, si vous avez un autre périphérique de type Cd rom à mettre, mettez le mais essayez de laisser un espace entre chaque périphérique : C'est bien mieux pour eviter les surchauffe de matériel. Vos périphériques seront mieux aérés ainsi.

Un fois les périphériques de type Cd rom fixés, vous allez pouvoir mettre le lecteur de disquette, dont l'emplacement se trouve bien plus bas. Vous le trouverez facilement puisque c'est le seul qui correspond à ce genre de matériel. Ici, même opération, faites coulisser le lecteur doucement et mettez quatre vis.

Bon le disque dur maintenant !

L'emplacement se trouve tout en bas du rack, la aussi il suffit de mettre quatre vis. il y a une emplacement pour un deuxième disque dur, si vous en avez un. Là aussi, espacez bien les périphériques de manière à bien les aérer ! Le disque dur ne se rentre pas en facade puisqu'il n'y a pas d'emplacement (ben oui) aussi il faut le faire entrer dans son emplacement depuis le boitier.

Revenez sur la page principale pour le raccordement des périphériques sur la carte mère.
