SCHEMA 2 : Monter les barettes mémoires

Voici un aperçu partiel d'une carte mère, ou se fichent les barettes mémoire.

En bas vous pouvez aperçevoir des slots pour barettes SDRAM, et en haut des slots pour barettes EDO (houlala c'est dépassé ça !!). Les dernieres barettes mémoire sont de type DDR et sont largement plus rapides que les SDRAM.

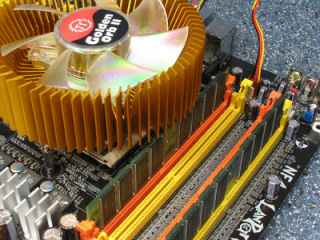

Voici un modèle de carte mère largement plus récent on l'on peut aperçecoir les slots mémoires. (Ici il s'agit de slot pour dual DDR). remarquez aussi le ventilateur de ouf pour le processeur...

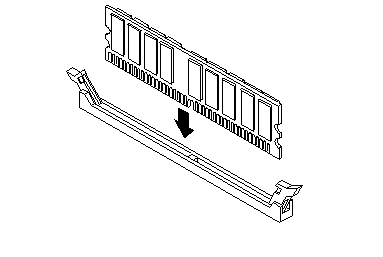

On ne va pas s'attarder sur le montage des barettes mémoire étant donné que c'est très simple :

Les slots sont equipés de petits clips qui fixent les barettes mémoires. impossible de se tromper de sens, car le slot est equipé de détrompeurs : la forme du réceptacle empêche que la barette mémoire soit mise à l'envers. cela est valable pour tous les type de barettes mémoire.
