BRANCHEMENT DES LED DISQUE DUR / ALIMENTATION , ET DU BOUTON RESET

Tout boitier est equipé d'un voyant lumineux indiquant que votre PC est allumé, d'un voyant indiquant votre disque est en train de travailler, et d'un bouton RESET qui vous permet de redémarrer votre PC lorsque Windows 9x a planté votre système.

Pour rendre fonctionelles ces options, il faut relier votre carte mère à votre boitier par l'intermédiaire de petits fils torsadés et pleins de jolies couleurs : vous voyez de quoi je veux parler ? il sont déja reliés à la facade de votre boitier.

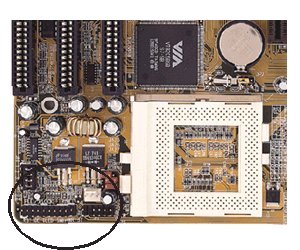

Bon sur l'image, vous avez les connecteurs destinés à ces fils qui sont entourés.

Sur la carte mère, à côté de ces connecteurs, vous avez des inscriptions qui correspondent à ce que vous devez brancher. IL N'Y A PAS DE DETROMPEUR, mais ne vous inquietez pas, un mauvais branchement n'aura aucune conséquence sur votre système.

Quatres connecteurs principaux à repérer : LE POWER, le IDE ou IDE LED, le RESET et le PC Speaker, qui fait le bip bip basique du PC lorsqu'il démarre (très intéréssant pour repérer des problèmes au démarrage, car le PC speaker fera des bips correspondant au matériel qui connait le problème : carte vidéo ou mémoire). Vous pouvez avoir un connecteur LOCK au cas ou votre boitier est equipé d'une "serrure", ce truc qui permet de faire enrager votre petit frêre ou votre petite soeur quand vous ne voulez pas qu'ils se servent de votre PC, mais cela est rare désormais.

Sachez que ces mêmes appelations sont écrites sur les fils du boitier, aussi, impossible de brancher l'un à la place de l'autre. Branchez les tous dans le même sens.

Comment savoir si vous les avez mis à l'envers ? on verra ça lorsque l'on démarrera le PC. Patience.
