BRANCHEMENT NAPPES IDE

Nous avons vu sur le descriptif Carte mère ou étaient les emplacements IDE, maintenant il va falloir brancher le ou les disques dur sur cet emplacement.

C'est simple, grâce à la fiche technique de votre carte mère vous allez pouvoir repérer le connecteur IDE1. Pour relier le disque dur à la carte mère, vous devez disposer d'une nappe IDE (voir explicatif dans l'arborescence). En ce qui concerne le sens, vous n'avez pas de soucis à vous faire grâce au détrompeur présent sur la nappe IDE.

Sur la nappe IDE, vous remarquerez qu'un fil est différent des autres de par sa couleur : Il est rouge ou rayé rouge. Ce fil est le connecteur 1, qui vous permet de savoir dans quel sens doit se brancher la nappe. Généralement les cartes mère comprennent, sur leur connecteur IDE une légende pour indiquer le 1. Mais pas de panique, le conecteur du cable IDE comprend un détrompeur, ce qui fait que cette fois ci encore, vous ne pourrez vous tromper de sens. Le connecteur de Nappe IDE comprend une aspérité en son milieu qui coincide avec la prise IDE située sur votre carte mère.

Branchement EIDE/Ultra-DMA

Voyez ci contre l'arrière du disque Dur de type Ultra DMA : le connecteur à gauche correspond à l'emplacement de la nappe IDE. Vous pouvez remarquer sur cette photo le détrompeur : on ne peut mettre la nappe que dans un sens, y'a pas de problèmes.





ATTENTION ! Il y a deux connecteurs possibles que l'on peut fixer sur le disque dur : Choisissez le prochain connecteur disponible, celui qui suit le connecteur déja branché (celui du "milieu"). Nous verrons dans peu de temps que le deuxième connecteur a son rôle a jouer lui aussi.





BRANCHEMENT SATA

Pour brancher un disque dur de type SATA c'est encore plus simple : le cable est beaucoup plus petit, se branche sans problème grâce au détrompeur sur le disque sur, et se branche dans l'emplacement indiqué sur la carte mère. Généralement sur la carte mère les emplacement sont numérotés : 0 ou 1 pour le 1er disque dur à brancher, 1 ou 2 pour le second.


Un branchement de type sata, à enficher dans le disque dur.


un connecteur SATA enfiché dans la carte mère.





BRANCHEMENT SCSI

Vous avez un disque SCSI ? Pas de problèmes non plus. Les nappes SCSI ont de même des détrompeurs, seulement, vous devez relier une carte controleur SCSI au disque dur. En effet pour ce type de matériel, les données passent par une carte spéciale qui se fiche dans un des emplacement ISA pour les plus vieux modèles, dans du PCI pour les plus récents.

Vous pouvez retourner sur le descriptif Carte mère pour repérer à nouveau les slots ISA/PCI, il sont assez facile à trouver sur une carte mère. Mettez donc la carte controleur dans un des slots, choisissez les judicieusement en fonction des autres cartes PCI dont vous pouvez éventuellement disposer.

Voici une carte SCSI PCI. Lle connecteur se situe en haut de la carte (les broches sur support noir). Un troisième connecteur est disponible sur l'arrière de la carte : c'est un port pour scanner et imprimante. Vous remarquerez la tige en fer qui est tout à gauche de la carte, c'est une fixation. En effet il y a un trou en haut pour fixer la carte au boitier. Donc une fois la carte proprement branchée dans le slot PCI, vous pouvez la fixer définitivement au boitier. Voilà !

Maintenant il faut relier le controleur SCSI au disque dur SCSI gràce à la nappe. Ici, il n'y a qu'un connecteur sur le controleur : il suffit de brancher les périphériques les uns après les autres sur la nappe, et le tour est joué. C'est ça l'avantage du SCSI : Pas de réglage à faire pour les cavaliers (voir ci dessous !)



BRANCHEMENT DES NAPPES AUX AUTRES PERIPHERIQUES

Les périphériques de type graveur/ cd rom / DVD disposent exactement des même procédures de branchement, seulement il convient de les brancher d'une manière spécifique afin d'avoir un système optimisé au maximum. En effet les vitesses d'accès au disque dur et autres périphérique seront définis selon l'ordre dans lequel vous les branchez.

Nous avons vu tout à l'heure que nous avons connecté la nappe IDE sur le disque dur avec le connecteur du milieu, celui qui est entre le connecteur branché à la carte mère (port IDE) et l'autre connecteur situé à l'extremité de la nappe. On peut brancher un périphérique sur ce dernier, mais encore faut il le faire judicieusement.

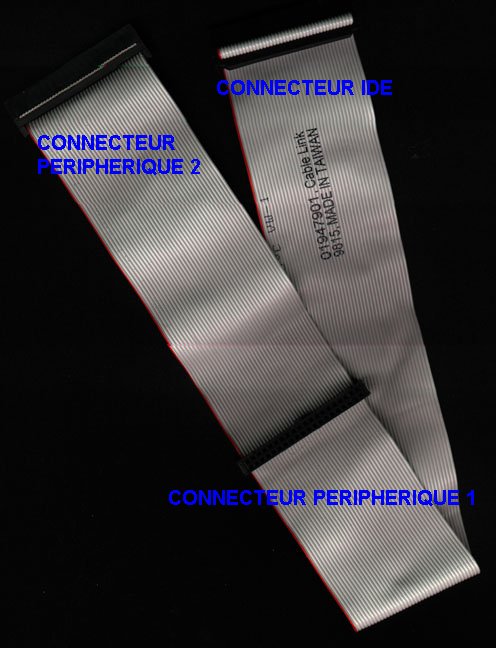

Cette illustration peut vous aider à comprendre !

Le connecteur IDE est celui qui est branché sur la carte mère, le connecteur Périphérique 1 correspond au connecteur du "milieu" et le connecteur périphérique 2 est celui situé à l'extremité.







Il existe deux emplacements IDE sur la carte mère : LE IDE1 et le IDE2. Il faut indiquer à votre carte mère, une fois mise en marche, quel périphérique est installé par défaut sur votre machine, c'est à dire determiner quel périphérique est le MAITRE. D'ou l'appelation maitre/esclave que l'on retrouve dans le montage de matériel informatique.







C'est simple, l'un de vos disques dur est toujours en maître, puisque votre ordinateur demarrera toujours à partir d'un disque dur. De plus, il doit toujours être branché sur le IDE1. Nous avons vu que l'on peut connecter DEUX périphériques sur chaque nappe (il y a trois connecteurs, un pour la carte mère les deux autres pour deux périphériques) Les autres emplacements seront reservés aux autres périphériques, et en fonction qu'ils soient sur le connecteur IDE1 ou 2, il faudra changer leur position en maître ou esclave.

COMMENT CHANGER CETTE POSITION ??

il y a un petit selecteur situé à l'arrière du périphérique concerné (on parle toujours de disque dur/cd rom/dvd/graveur, hein) Il s'agit d'un "switch" ou cavalier (intérrupteur) que vous pouvez retirer à l'aide d'une petite pince ou de vos ongles si vous en avez encore (c'est pas comme moi)

Image empruntée au site de WESTERN DIGITAL (TM), toutes mes excuses, dès que mon scanner marche je scanne mes propres illustrations ! ILLUSTRATION A TITRE D'EXEMPLE.

Bon, si vous observez bien l'arrière de votre disque dur (Cf illustration), vous verrez trois position possibles : CS, SL, et MA. CS signifie Cable Select (le périphérique se configure automatiquement en fonction de sa position sur la nappe), SL signifie Slave (esclave en français), MA signifie Master (dois je vraiment le traduire ??)

Vous pouvez changer la position du cavalier en fonction de la position que vous donnez à votre périphérique. C'est la même chose pour les graveurs, CD rom et DVD. Un CD rom peut être maitre aussi bien qu'esclave. Généralement les Disques dur possèdent 6 broches à l'arrière, et les positions CD MA et SL sont CLAIREMENT indiquées sur le périphérique. Le cas écheant consultez votre documentation technique. la position CS n'est PAS RECOMMANDEE. C'est un méthode à laquelle je ne me fie guere.

COMMENT METTRE LA BONNE POSITION ??

En fonction de votre configuration matérielle, le tableau ci -dessous vous donne toutes les positions à effectuer.

CONFIGURATION
DISQUE DUR
CD ROM
GRAVEUR
DVD

1 DISQUE DUR

1 CD ROM

IDE1 maître
IDE 2 maître
N/A
N/A

1 DISQUE DUR

1 CD ROM

1 GRAVEUR

IDE1 maître
IDE1 esclave
IDE2 maître
N/A

1 DISQUE DUR

1 DVD

1 GRAVEUR

IDE1 maître
N/A
IDE2 maître
IDE1 esclave

2 DISQUES DUR

1 CD ROM

IDE1 maître

IDE1 esclave

IDE2 maître
N/A
N/A

2 DISQUES DUR

1 CD ROM

1 GRAVEUR

IDE1 maître

IDE1 esclave

N/A
IDE2 maître
N/A

2 DISQUES DUR

1 DVD

1 GRAVEUR

IDE1 maître

IDE esclave

N/A
IDE2 maître
IDE2 esclave

Exemple : Imaginez que vous disposez de la configuration suivante : deux disques dur, un DVD, un graveur : Vous brancherez donc le 1er disque dur en IDE1 position MAITRE, sur le connecteur du milieu, le 1er connecteur étant relié à votre carte mère ou carte SCSI, et vous brancherez le second disque dur sur le connecteur qui est encore disponible, En ESCLAVE car le 1er disque dur à le contrôle de la situation. Pour ce qui est du graveur, vous le brancherez sur la seconde nappe IDE, sur le connecteur du milieu, en MAITRE, et vous brancherez le DVD en ESCLAVE sur le dernier connecteur de disponible. Si vous configurez bien le cavalier à l'arrière de vos périphériques pour configurer en Maitre ou esclave, vous n'aurez pas de problèmes.

QUELQUES SUBTILITES

Vous pouvez changer le branchement de votre graveur et lecteur DVD. Le lecteur en master sur la nappe IDE 2 est théoriquement celui qui ira le plus vite. Aussi, si vous regarder pas mal de DVD, mettez le lecteur DVD en master sur la IDE2. Si vous êtes un graveur fou, mettez le graveur en master sur la IDE2.

J'espère que c'est assez clair pour vous, il est vrai que cette partie peut sembler assez délicate.
